塔式起重機廣泛用于工程建設中，中國每年發生許多塔式起重機倒塌事故。為了防止重大事故的發生，保證塔機的安全可靠運行，減少事故造成的人員和經濟損失，開發具有高可靠性，實時性的安全監控系統非常必要。 ，功能強大且成本低廉。控制器局域網（can）總線是一種有效支持分布式實時控制的串行通信網絡。CAN總線因其傳輸距離遠、報文短、通信速率高、誤碼率低、糾錯能力強、實時性和可靠性高、控制簡單等特點，廣泛應用于自動控制系統中。基于can總線的塔機安全監控系統能夠很好地滿足上述要求。塔式起重機安全監控系統的網絡拓?fù)洳捎每偩€拓?fù)?。該結構的優點是使用單通道作為傳輸介質具有電纜長度短、布線容易、工作可靠性高、節點增加和減少的優點。

1塔機監控系統總體結構設計

監控系統主要由HMI，CAN總線，數據采集模塊和繼電器模塊組成。系統結構如圖1所示。系統數據采集模塊具有起重重量檢測模塊，振幅檢測模塊，高度檢測模塊和角度檢測模塊。 HMI通過CAN將系統的初始參數（起吊零和參考負載校準信號，最小振幅和最大振幅校準信號，起吊高度零和起吊標準高度校準信號以及擺角零校準信號）發送到CAN總線接口。每個數據采集模塊確定接收和存儲所需的參數。傳感器在運行期間檢測塔式起重機的工作參數：起重重量，手推車行走幅度，舉重高度和動臂旋轉角度。每個數據采集模塊MCU的數據將通過CAN接口實時將檢測到的數據發送到CAN總線。 HMI通過CAN接口接收由數據采集模塊發送到CAN總線的數據，并通過硬件和軟件編程來顯示，存儲和比較接收到的現場數據。

塔式起重機安全監控系統的主要功能：

（1）實時檢測功能，可實時監控塔機運行過程中各種狀態參數。

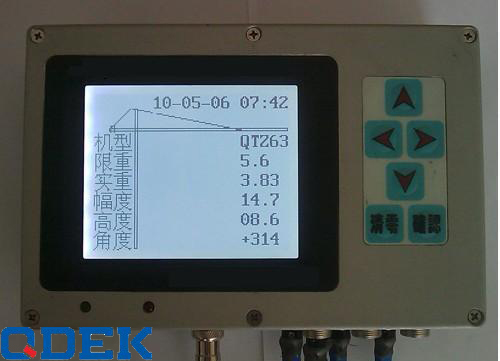

（2）實時顯示功能，塔機運行時實時顯示運行參數值。

（3）系統識別塔機運行狀態后，報警和自動停機功能將相應處理。當塔式起重機的狀態參數值超過設定的極限值時，系統會發出警報并關閉電源，以停止塔式起重機的運行。

（4）參數設置功能，由于不同類型的塔式起重機具有不同的固定參數，可以通過按鈕修改和設置系統參數，以提高系統的通用性。

（5）數據存儲功能，記錄塔機的工作參數，作為分析事故原因和塔機工作損失的原始數據的參考。
